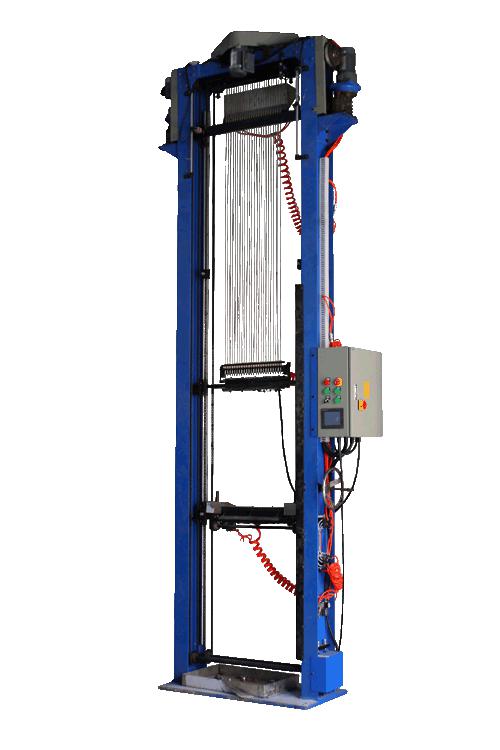

FM24-PLC框架式填充機

      本型號的填充機器，是參考國外（美國、意大利、瑞典）同類型的機器而設計制造。機器共有二十四個工裝，每次可填充二十四支元件?？砂纯蛻舻男枰?，按最大填充長度不同而設計不同高度的填充機器，同時根據客戶提供的管徑和壁厚范圍，配備不同的模具工裝。

      機器可以隨時調整所需要的填充速度，并配有移動振動源，可以通過調頻控制器調整振動的頻率，以滿足振實密度的需要。機器采用PLC以及觸摸屏控制，無觸點接觸，用戶可以針對生產不同長度的元件，十分方便地對機器進行調整和填充操作。

主要用途：填充氧化鎂粉

主要原理：

      我們?cè)跈C(jī)器FM24標準型填充機的基礎上，引入PLC和人機介面（觸摸屏）控制，增加了直線導向?qū)к壓托D(zhuǎn)式夾緊機構，設計而成這種標準型填充設備，這類機器有24工裝和48工裝兩種，填充長度可達到6M，最大填充直徑為Φ12.7mm。由于引入PLC和編碼計數裝置。我們可以在機器上十分方便地調整所需的長度，只要在觸摸屏輸入要填充的實際長度（空管長度）機器便自動調整位置，這一點較人工電動調整更為快捷、準確、而且在填充過程中的位置關系保證十分準確。機器的導向管內裝有螺旋噴嘴，芯棒（掛鉤）的外露是可以通過電動調整較前一種機器人工調整方便得多。

我們?cè)O(shè)計出氣動夾具，較短的元件（1500mm一下），可以快速地將24支元件一次裝夾，大大提高了生產效率。

近年，我們改良的噴粉嘴的機構，采用三層導管機構代替?zhèn)鹘y(tǒng)的螺旋噴粉嘴，鎂粉的流量加大，填充效率得到提高。FM24-PLC無論采用螺旋噴嘴或三導管結構，都是目前國內外先進的填充設備。

適用范圍:可用于單頭電熱管、雙頭電熱管、長管、大管徑電熱管等填粉。

.設備簡介（性能）：

(1)根據實際生產需要，可設計成24工位或者36工位，帶PLC數控觸屏操作

(2)每個直徑一套工裝，更換直徑更換工裝

(3)最大管徑可達到Φ12.7mm

主要技術參數（圖表形式）：

填充機要強調填充密度達到2.3cm3，填充完后發熱絲不會偏心（就是發熱絲不會歪或者偏移了原來的位置）
